引进型SKJWSY快速法兰三偏心电动开关蝶阀
引进型SKJWSY快速法兰三偏心电动开关蝶阀
市场价 : 0.0
产品详情

产品特点


· 采用先进的三偏心金属复合锥斜切结构,确保均匀的密封接触,可达到泄漏量为零。

· 开启力矩小,无摩擦转动,使用寿命长。

· 更换阀体材质,采用不同密封圈复合夹层可适用不同介质。

· 与本公司SKJ型快速电动执行器组成电动快速切断三偏心金属密封蝶阀。

· 主要应用于冶金、石油、化工、发电等行业。

· 切断或打开时间仅为3秒或6秒。

· 典型的应用案例是在冶金行业的烧结炉管道上,作为煤气低压回火时的安全切断装置,保障生产作业安全。

· 本产品还被广泛应用于其他需要紧急动作(管道切断或打开)的工作场合。



执行器主要参数


电源:AC380V  50Hz;

输入、输出信号:开关量;

全行程时间:3秒、6秒、8秒;

环境温度:-25℃~+75℃;

环境湿度:≤95%,周围空气不含有腐蚀性质;

防护等级:IP65;


性能规范


公称通径DN

100~1200

mm

公称压力PN

1.0

1.6

2.5

MPa

试验压力

密封

1.1

1.76

2.75

壳体

1.5

2.4

3.75

适用介质

气体、水、蒸汽、煤气以及各类酸、碱、盐等弱腐蚀类介质

泄漏量

按国标JBT8527-97《金属密封蝶阀》标准进行阀门的性能实验,可达到零泄漏

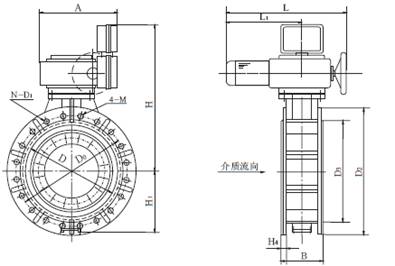

外形尺寸



DN

电动

执行器

输出扭矩Nm

L

L1

A

H

B

D

H1

PN1.0MPa

H4

D0

D3

D2

N-D1

4-M

100

SKJ250

250

650

500

340

410

127

120

105

22

180

156

220

4-φ18

4-M16

125

SKJ250

250

650

500

340

425

140

142

110

22

210

184

250

4-φ18

4-M16

150

SKJ600

600

750

530

380

505

140

166

135

24

240

211

285

4-Φ22

4-M20

200

SKJ1600

1600

750

530

380

520

152

216

160

24

295

266

340

4-Φ22

4-M20

250

SKJ1600

1600

750

530

380

560

165

260

270

26

350

319

395

4-Φ22

4-M20

300

SKJ2500

2500

820

600

410

600

178

315

285

26

400

370

445

4-Φ22

4-M20


DN

电动

执行器

输出扭矩Nm

L

L1

A

H

B

D

H1

PN1.6MPa

H4

D0

D3

D2

N-D1

4-M

100

SKJ250

250

650

500

340

410

127

120

105

22

180

156

220

4-φ18

4-M16

125

SKJ250

250

650

500

340

425

140

142

110

22

210

184

250

4-φ18

4-M16

150

SKJ600

600

750

530

380

505

140

166

135

24

240

211

285

4-Φ22

4-M20

200

SKJ1600

1600

750

530

380

520

152

216

160

24

295

266

340

4-Φ22

4-M20

250

SKJ1600

1600

750

530

380

560

165

260

270

26

355

319

405

4-Φ26

4-M24

300

SKJ2500

2500

820

600

410

600

178

315

285

28

410

370

460

4-Φ26

4-M24



DN

电动

执行器

输出扭矩Nm

L

L1

A

H

B

D

H1

PN2.5MPa

H4

D0

D3

D2

N-D1

4-M

100

SKJ250

250

650

500

340

410

127

120

105

24

190

156

235

4-Φ22

4-M20

125

SKJ250

250

650

500

340

425

140

142

110

26

220

184

270

4-Φ26

4-M24

150

SKJ600

600

750

530

380

505

140

166

135

28

250

211

300

4-Φ26

4-M24

200

SKJ1600

1600

750

530

380

520

152

216

160

30

310

274

360

4-Φ26

4-M24

250

SKJ1600

1600

750

530

380

560

165

260

270

32

370

330

425

4-Φ30

4-M27

300

SKJ2500

2500

820

600

410

600

178

315

285

34

430

389

485

4-Φ30

4-M27

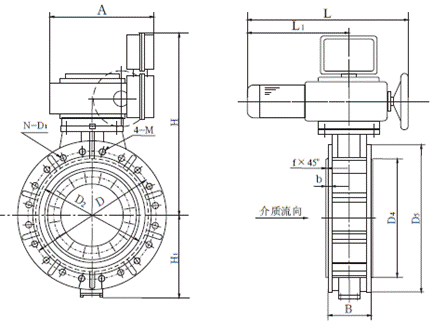

PN1.0MPa法兰连接快速三偏心电动蝶阀DN350-1200



DN

mm

执行

机构

扭矩

Nm

H

H1

B

L

L1

A

D

D2

D4

D5

N-D1

4-M

f

b

350

SKJ

2500

2500

630

320

190

820

600

400

460

360

429

505

12-φ22

4-M20

4

26

400

SKJ

4000

4000

675

365

216

820

600

400

515

415

480

565

12-φ26

4-M24

4

26

450

SKJ

4000

4000

712

402

222

820

600

400

565

472

530

615

16-φ26

4-M24

4

28

500

SKJ

4000

4000

718

408

229

820

600

400

620

516

582

670

16-φ26

4-M24

4

28

600

SKJ

4000

4000

805

495

267

820

600

400

725

605

682

780

16-φ30

4-M27

4

30

700

SKJ

6000

6000

1054

554

292

860

627

830

840

710

794

895

20-φ30

4-M27

5

30

800

SKJ

8000

8000

1113

613

318

860

627

830

950

815

901

1015

20-φ33

4-M30

5

32

900

SKJ

10000

10000

1163

663

330

860

627

830

1050


1001

1115

24-φ33

4-M30

5

34

1000

SKJ

10000

10000

1221

721

410

860

627

830

1160


1112

1230

24-φ36

4-M33

5

34

1200

SKJ

10000

10000

1333

833

470

860

627

830

1380


1328

1455

28-φ39

4-M36

5

38
